制砂楼组成结构图解说明图

中誉鼎力楼式制砂机组成结构有全封闭皮带机、立轴式冲击式制砂机、振动筛、风选设备、收尘器、脉冲袋式除尘器、拌湿机、闭路循环风选系统、开路风选系统组成。

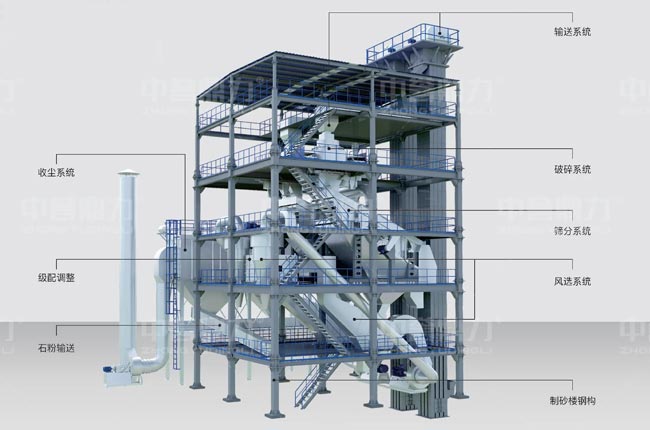

楼式制砂机组成结构图解

1、全封闭皮带机

制砂楼采用全封闭皮带机有辅助翻盖功能，密封严实，不会出现粉尘逸散污染环境，在设备的底部有自动清灰装置，可节省人工成本。

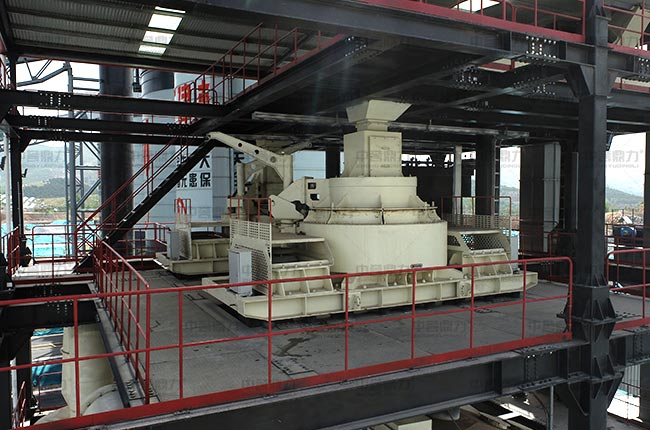

2、立轴式冲击式制砂机

VSI立轴冲击式制砂机是制砂楼配备的制砂设备，深腔转子设计，可破碎更多的石料，采用稀油润滑系统自动润滑，易损件也采用硬质不易磨损的材料，减少后期运营成本。

3、振动筛

制砂楼的筛分设备选用的是YKZ系列振动筛，有多层筛网可选，采用Q355B钢板，机体螺栓连接，法兰式激振器、弹簧钢编制筛网，设备筛分物料更松散。

4、风选设备

中誉鼎力制砂楼风选设备组成采用动态选粉机、砂石分离器、静态选粉机。

5、旋风收尘器

旋风收尘器用于高浓度粉尘的预除尘和物料分离、回收，可收集的细砂，调节机制砂的级配。

6、脉冲袋式除尘器

中誉鼎力制砂楼属于干式制砂工艺，采用脉冲袋式除尘器对制砂流程中的粉尘进行收集，避免环境污染。

7、拌湿机

制砂楼拌湿机是对成品砂进行加湿处理，避免石料在转运时的扬尘污染。

8、闭路循环风选系统

闭路循环风选系统除尘器配置小，投资少，适合大产量制砂楼。

9、开路风选系统

工艺简单，除尘器配置较大，增大设备投资，适合小产量制砂楼。

10、智能系统

制砂楼采用电控集中化、模块化的系统软件控制，所有设备集中控制、一键启停、智能监控、故障预警等，可实现远程电脑或手机监控，既提高运营效率，还能减少管理成本。
