小型鄂破机实体建模的研究

小型鄂破机实体建模的研究

对于小型鄂破机在进行有限元了解时，由于该机械的动颚的结构比较复杂，由于其多过渡曲线、曲面和不规则部位在有限元网格划分和计算时会出现错误，严重时会直接不能计算出结果，因此在小型鄂破机的建模时要对小型鄂破机的动颚进行优化设计；由于不变换颚齿板的螺钉孔和用在不变别的零零件的螺钉孔相对动颚较小，建模时可以忽略不计；由于吊环对动颚应力场和位移场的了解影响影响也不是很大，开工中模时也可以忽略；由于小型鄂破机动颚的结构是左右对称的，思考计算机的运算时间和储存储料量，开工中模时只建动颚实体的一半。

小型鄂破机动颚实体模型的建立：小型鄂破机的实体建模目的是为了对其结构进行网格划分和有限元计算，因此在对小型鄂破机的实体模型进行简化后，还要建一个动颚齿板的简化模型，并在其内表面齿板高度0.35-0.65处建立一个面，为加载面力做准备。

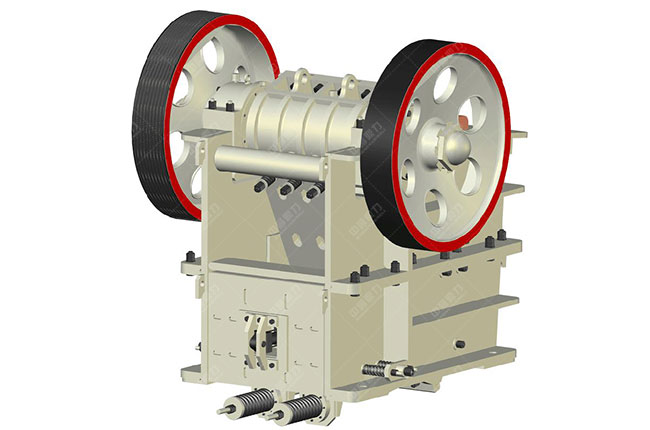

思考以上多种因素后，凭借ANSYS软件的建模功能建成了PE系列小型鄂破机动颚一半的实体模型(带有动颚齿板的简化模型)。
