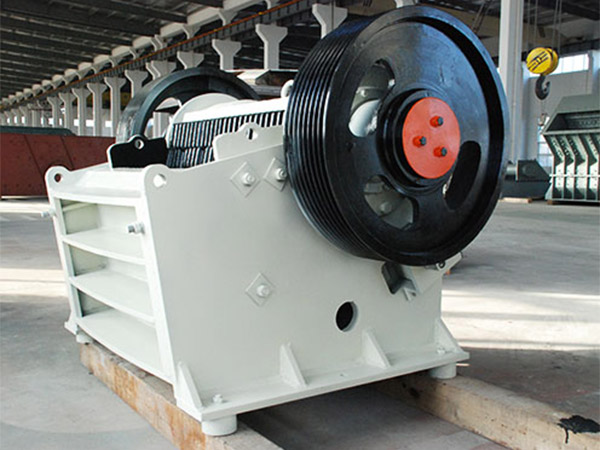

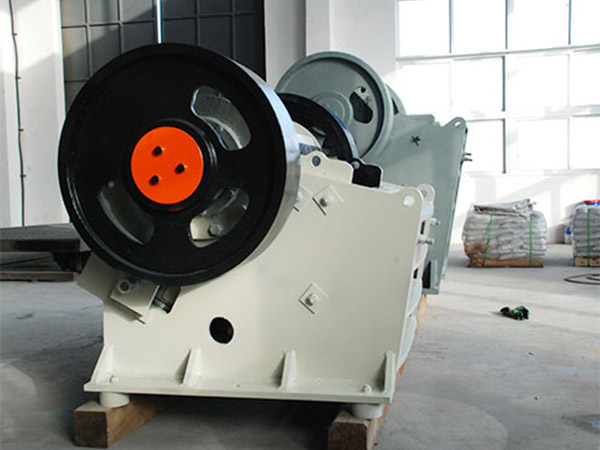

【复合式PE颚破机动鄂的摆动行程和偏心距分析】复合式PE颚破机是在PE颚破机的基础上发展的一种节能的破石机械,其结构性能对碎石机的工作性能影响大,因此在设计时要正确其结构性能,本文主要介绍碎石机动鄂的摆动行程和偏心距这两个结构性能的办法。
由于加工原料在碎石机的机腔内由上向下渐渐变小,因此只要动鄂顶部摆动行程可以符合破碎加工原料所需的压缩量就够了,机腔的顶部摆动行程应该过给定很大排料粒度的0.01倍。
对于复合式PE颚破机,其动鄂摆动行程获得出料口的限制,这是由于动鄂底部的行程如果添加至过出料口小直径的0.3-0.4倍就会引发加工原料在机腔底部的过压现象,进而易糊堵出料口,因此动鄂底部的动鄂摆动行程不能过出料口直径的0.3-0.4倍。
当动鄂的摆动行程后,偏心轴的偏心距就可以凭借画机构图的办法来,对于复合式PE颚破机,偏心距可凭借动鄂摆动行程而定;对于简摆PE颚破机而言,偏心距与动鄂摆动行程在数值上相等。
但在实际生产中,由于破碎板的弯曲、机架间存有空间等因素,实际选取的动鄂摆动行程远高于理论上求出的数值。通常对于大生产能力PE颚破机,动鄂摆动行程在25-45毫米之间;对于中小产量碎石机,动鄂摆动行程在12-20毫米之间;对于复合式PE颚破机,动鄂摆动行程是偏心距的1.33倍。
