环锤式破碎机结构_工作原理

发布日期:2018-09-18 09:28:44编辑:河南中誉鼎力
环锤式破碎机结构_工作原理

【环锤式破碎机结构_工作原理】环锤式破碎机用在各种脆性岩石,如煤、煤矸石、炉渣、页岩、疏松碳酸钙等,被破碎岩石的很大抗压受力性能不过12MPa,表面水分小于9%,环锤式破碎机由转子、机械、调整机构等

是否解决了您的问题?产品、技术、配置工艺等问题可留言咨询,或与工程师在线沟通!
电话咨询

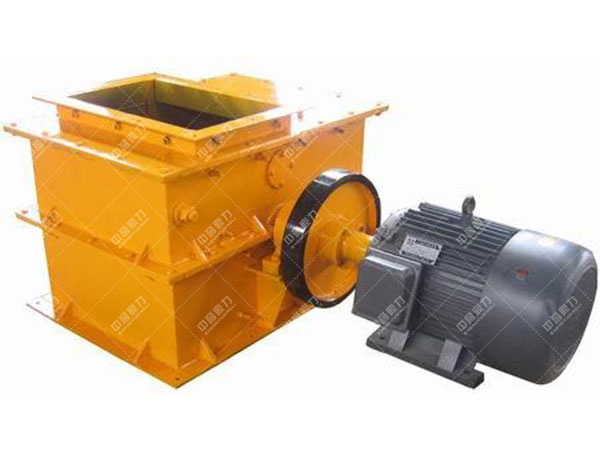

【环锤式破碎机结构_工作原理】环锤式破碎机用在各种脆性岩石,如煤、煤矸石、炉渣、页岩、疏松碳酸钙等,被破碎岩石的很大抗压受力性能不过12MPa,表面水分小于9%,环锤式破碎机由转子、机械、调整机构等主要部分构成,电机通过弹性柱销联轴器直接驱动转子。

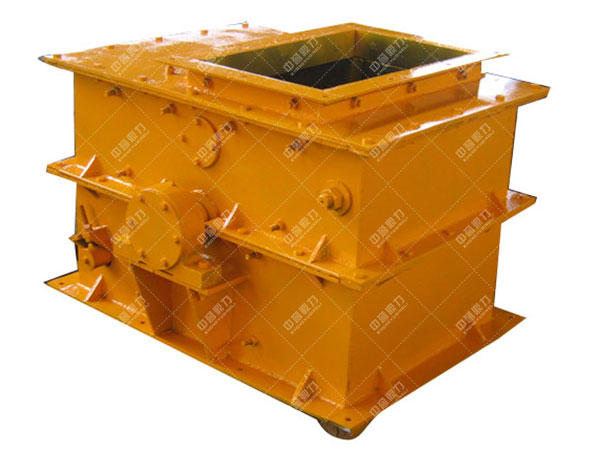

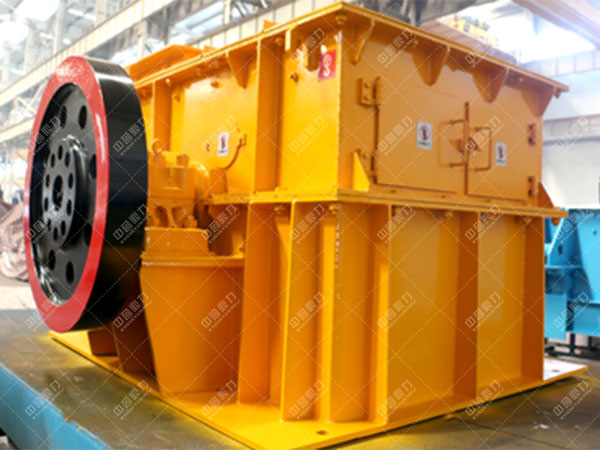

环锤式破碎机结构

环锤式破碎机转子部分由主轴、端部圆盘、锤头卡盘、锤轴等主要零件构成,环锤吊挂在锤轴上,锤轴安装在端部圆盘和锤头卡盘上,端部圆盘和卡盘用平键和圆螺母不变在主轴上。

环锤式破煤机机械部分由上下机壳、破碎板、蓖条、筛架、衬板等主要零件构成,破碎板和蓖条安装在筛架上,筛架的一端用轴悬挂在上机械两侧的轴座上,另一端通过衔接板与调整机构相连,衬板安装在机壳两侧的内壁上,用以保护机壳不受磨损,破碎蓖条与转子形成粉碎腔,机器的调整部分通过筛架的拉杆进行调整。

锤式破碎机工作原理

环锤式破碎机是一种带有环锤的冲击破,环锤不仅能随转子公转,还能绕锤轴自转,岩石进入粉碎腔后,先取得随转子高速运行的环锤的冲击影响而破碎,被破碎的岩石从环锤处取得动能,高速地冲向破碎板,取得级破碎,然后落到蓖条上,取得环锤地挤压和磨剥深度破碎,并透过筛孔排出,不能破碎地岩石杂物进入金属收集器,尔后定时清扫。

锤式破碎机出料粒度的调整,是通过替换不同孔隙的筛条或蓖条来达成的,通常筛条或蓖条出料粒度为30毫米,如选择别种出料粒度,须订货时专门供应,用户是否所要生产厂配合旁漏斗,订货时需要注明。
