PYF河石反击破结构特点

发布日期:2019-01-22

【PYF河石反击破结构特点】反击破是当前多工业中使用相当普遍的一种碎石机器,由于经济发展的各种性与建筑的快速发展,反击破的研制压在如火如荼地进行,如PYF河石反击破就是其中的一种,本文主要介绍其结构。

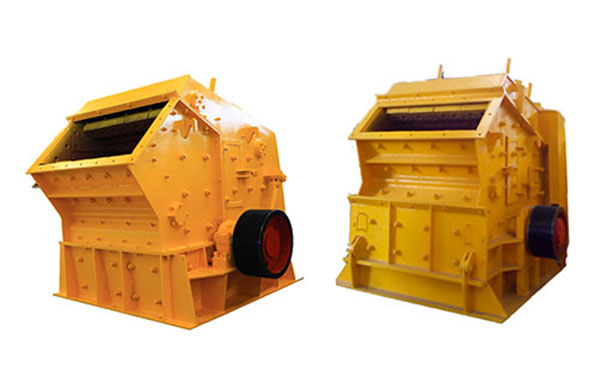

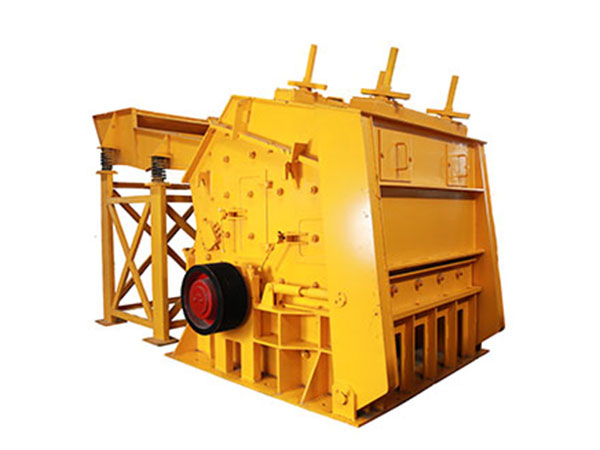

PYF河石反击破结构特点

PYF河石反击破由机架、反击系统和转子三个部分构成,机架是整机的基础部零零件都装在机架上,它分上、下两部分,用钢板和型钢焊接制成,在转子两端的机架内壁上装有锰钢衬板,机架顶盖和左侧壁和两端壁构成可以翻转的半开式上盖,它是借助丝杆或液压顶打开和关闭的,便于替换磨损件等工作。

机架右侧壁顶部有给料导板,在底部(底部)机架装有主轴承。

反击系统,它由反击衬板和悬挂系统所构成,反击衬板内壁装有高材料制成的锯齿形衬板,反击衬板一端铰接在机架上盖上而中间部位借助拉杆弹簧悬挂系统吊在机架上盖,凭借悬挂系统调整出料口大小,当有不能破碎石子时,又能起到保护影响。

转子是由主轴、转盘、板锤 与板锤紧固装构成,主轴装在机架两端壁外侧的滚动轴承里,转盘为焊接结构件,它与主轴不是用键衔接而是靠锁紧与主轴加强衔接的。

碎石机破碎石子的空间是由给料导板、两级反击衬板和从给料导板卸载点起到级反击衬板出料口的圆弧所构成的空间,称为碎石腔。
