反击式破碎机构造及工作原理

发布日期:2018-03-16

在矿山石料破碎生产中,反击式破碎机是一种担当着重任的设备,从事此行业的人们都知道,反击式破碎机工作环境恶劣,易损件磨损严重,经常出现各种故障。所以了解反击式破碎机构造及工作原理是重要的,这样才能发挥设备的功能和优势,对提高反击式破碎机性能和生产效率具有重要意义。本文分享反击式破碎机构造及工作原理,以便大家更了解该设备!

反击式破碎机

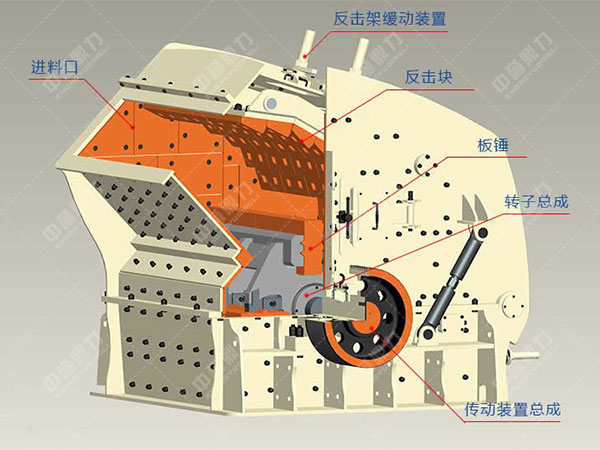

反击式破碎机构造

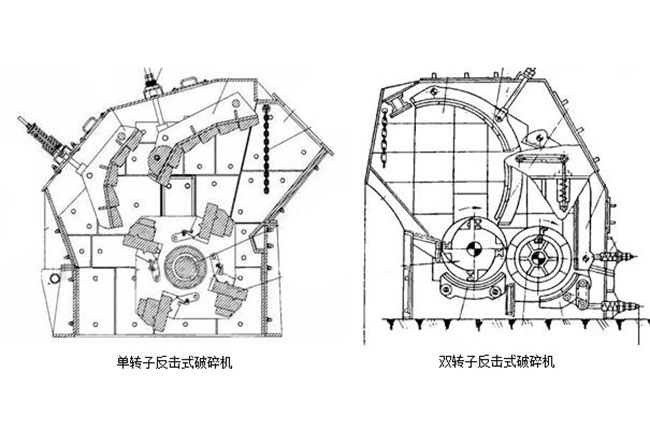

目前内采石场、石料厂等用的反击式破碎机有单转子和双转子两种。两者构造基本相同,所不同的是双转子多一套转子与打击板。现在以双转子反击式破碎机为例,介绍反击式破碎机构造如下:

1、双转子反击式破碎机的两个转于分别由两个电动机的三角皮带带动旋转,两个转于平行排列。转子高于转子,一般是转子与转子联线与水平线的夹角为12°。在转子体上有四排打击板,转子体上有六排打击板,打击扳是用高锰钢板制造。上机身内部安装衬扳,在级转子与级转子之间,有将机身内部分割成两个空间的分腔反击扳。

反击式破碎机

2、反击式破碎机每个空腔上部分别设有反击扳,这些反击板都是一端用悬挂轴铰接在壁板上,另一端悬挂轴上联接拉杆通到机身外,设有弹簧装置,但是反击破工作过程中可以调节反击板的倾斜角度。

反击式破碎机

3、反击式破碎机构造中,在转子下部设有匀整篦板,当物料粒度达到要求时,小块物料由篦板排出,通过皮带机运往碎石库。

4、双转子的传动装置是电动机、液力联轴器、小皮带轮,用三角皮带带动旋转。电动机、液力联轴器、小皮带轮用两个轴承支承在一个铸铁底座上,而底座是安装在基础上的铸铁滑道上,这样可以调整皮带的松紧程度。

反击式破碎机

反击式破碎机工作原理

我们已经了解了的反击式破碎机构造了,那么反击式破碎机工作原理是什么呢?在设备运行中,物料由进料口进入反击式破碎机,经高速旋转的板锤击打后到反击板后反弹后和后来冲击来的后来石料进行碰撞,完成3 种类型碰撞。并不是所有的石料都会经过3 个类型的碰撞。因为在高速运转的的带动下,会在中间形成云雾带,通过雨雾带中的小石料间的彼此摩擦,还能起到彼此修正的作用,完成破碎。

反击式破碎机

反击式破碎机构造及工作原理合理,所以使得该设备在石料生产中用途广泛,河南中誉鼎力厂家生产的反击式破碎机能处理边长100-500毫米以下物料,具抗压强高可达350兆帕,具有破碎比大,破碎后物料呈立方体颗粒等优点。广泛应用于建材、矿石破碎、铁路、高速公路、能源,交通、能源、水泥、矿山、化工等行业中用来中细碎物料。其排料粒度大小可以调节,破碎规格多样化。
