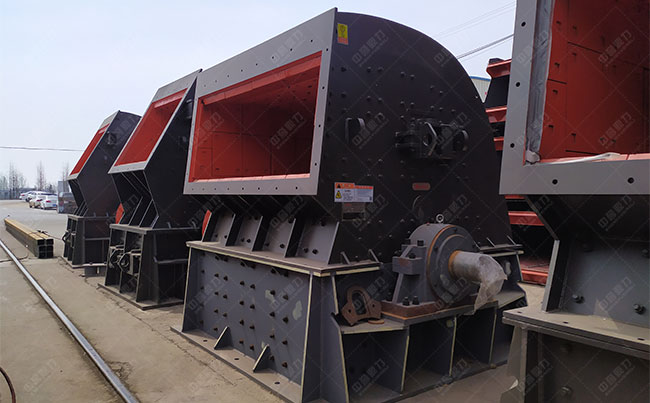

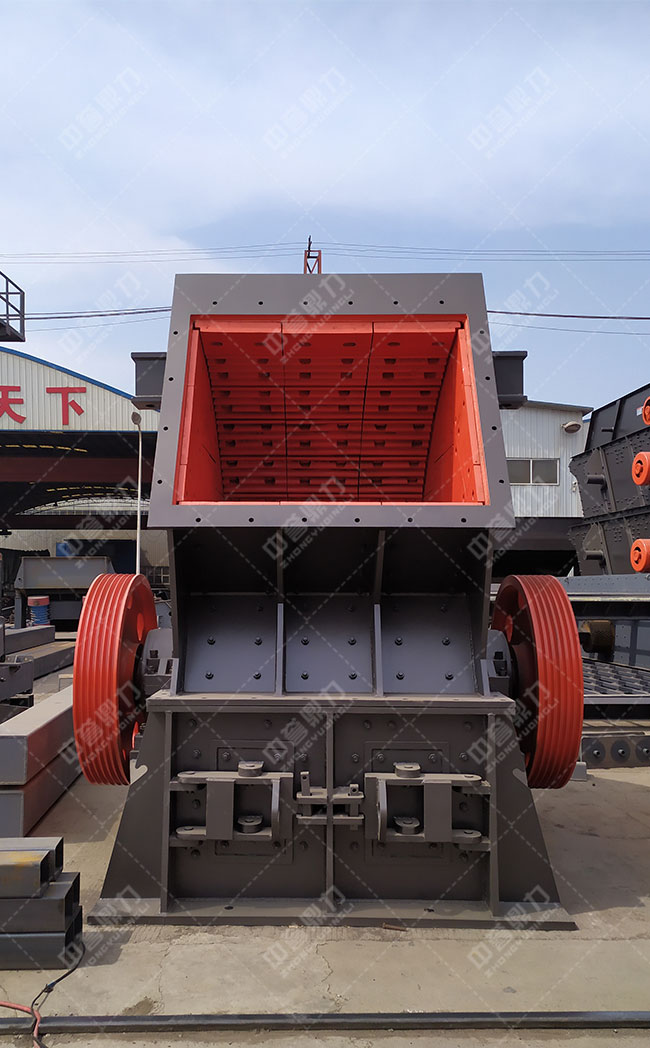

【立轴锤式制砂机结构特点_保养维护】立轴锤式制砂机是综采辅助机械中的破石机械,不仅合适坚硬厚煤层,可行性强,而且拥有很高的经济性,状况良好,立轴锤式制砂机拥有整体结构紧凑,刚度高,开动特性软,载保护好,能量折损少,驱动平稳,调改块度方便,安装修护保护轻易,碎石量强等优势。
(1)碎石机的驱动系统由电机、液力偶合器、减速器和弹性联轴器组合,减速器为单级圆锥齿轮驱动减速器,驱动简单,光滑油为中负荷工业齿轮油,部使用SKF型轴承及进口密封件,性能,弹性联轴器为两半轴弹性盘组合的对轮联轴器,拆装方便。
(2)该碎石机的机架由破碎架、主架、破碎底槽和调高系统等部分组合,各零件通过螺钉紧固联接,构成碎石机机架总体,机架内部形成机腔体,机架左右侧可安装减速器等驱动系统;入口处和出口处分别装有挡帘;机架入料侧和出料侧的顶盖上分别装有喷雾灭尘系统;机架顶部有拆装方便的观察窗;机架侧面有起吊用的吊耳,便于拆装时起吊,破碎轴组件嵌装在机架两侧的架板中,通过弹性联轴器与减速器输出轴相联。
垫板式调高系统,调为150、200、250、300,共4档,可凭借所所需的煤块度,安装垫板的件数,每缩小一块垫板后,其输出煤块度缩小50毫米,为方便调高,该碎石机增设4个起重螺钉(每侧2个),此时操作起重螺钉,可将碎石机和主架抬起,就够了进行装拆垫板的操作,破碎底槽为整体组封底溜槽,两端通过哑铃与转载机联接,破碎板为厚60毫米高受力性能板,两端中板使用过渡结构,与转载机中板联接的链道平滑过渡。
(3)锤轴由破碎轴、锤体、锤头、键、轴承、密封件及紧固螺钉等组合,破碎轴和锤体用4个楔形键联接和定位,锤体为整体铸外形,锤头为锻造破碎成型,表面堆焊,并配用了的防松系统。
(4)润滑系统由配油板和输油管组合,安装配合前输油管应充满锂基光滑油。
(5)喷雾灭尘系统在入料腔和出料腔各有一个,由方形水管上安装4个喷嘴构成,一端有接头可与井下高压供水接通,另一端用堵头堵严,防止漏水。
(1)碎石机安装好后须进行试操作,空负载操作2h应无不正常杂音及振动,各轴承处温升小于30℃,油封处无泄露,且须在无负载下开动,正常工作时应先开动碎石机,然后开动转载机。
(2)经常观察锤头的联接,不许可有松动或丢失现象;定期观察轴承温度,不得高于120℃,高于80℃时维护轴承;一天在润滑系统内注油一次。
(3)锤头磨损程度每日观察一次,严重磨损时,应成套改换或相对位置成对改换,锤轴操作均衡。
(4)按时观察减速器的油温、油位和油的污染状况,了解问题立即处置。
(5)按时观察电气系统。
