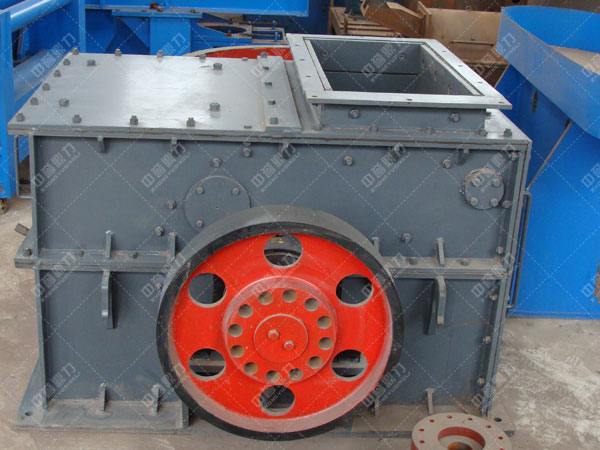

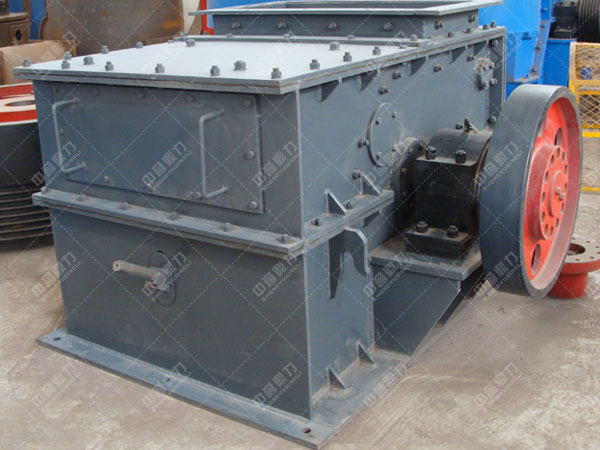

PCH环锤破结构组成

PCH环锤破由转子、机械、调整机构等主要部分构成，电机通过弹性柱销联轴器直接驱动转子，转子部分由主轴、端部圆盘、锤头卡盘、锤轴等主要零件构成，环锤吊挂在锤轴上，锤轴安装在端部圆盘和锤头卡盘上，端部圆盘和卡盘用平键和圆螺母不变在主轴上。

机械部分由上下机壳、破碎板、蓖条、筛架、衬板等主要零件构成，破碎板和蓖条安装在筛架上，筛架的一端用轴悬挂在上机械两侧的轴座上，另一端通过衔接板 与调整机构相连，衬板安装在机壳两侧的内壁上，用以保护机壳不受磨损，破碎蓖条与转子形成粉碎腔，机器的调整部分通过筛架的拉杆进行调整。

PCH环锤破常见故障及处理措施

1、碎石机与电机安装不同

校正和调整，使之符合安装的技术要求；

2、转子不衡

再次布置环锤

3、给石块度过大

调整进行石块度

4、轴承座或地脚螺母松动

认真检验，立即拧紧

5、不能破碎的岩石或金属进入粉碎腔

清理粉碎腔

6、内部零件活动

认真检验，立即拧紧

7、内部零件断裂

认真检验，替换断裂件

8、转子与蓖条碰撞

调整转子与蓖条之间的空间

9、转子与蓖条之间的空间过大

调整空间

10、环锤磨损

修复或替换环锤
