中誉鼎力pc1213锤式破碎机的结构特点

【中誉鼎力pc1213锤式破碎机的结构特点】锤式破碎机主要由机壳、转子、反击板、支架、衬板等组成，其工作原理是物料进入破碎腔内通过电动机带动转子进行高速旋转实现对物料的破碎，河南中誉鼎力一家的锤式破碎机生产厂家，提供多种型号的锤式破碎机，如pc1213、pc1012、pc0910等等，为了了解锤式破碎机的结构，接下来我们以pc1213锤式破碎机为例，为大家介绍下中誉鼎力pc1213锤式破碎机的结构特点。

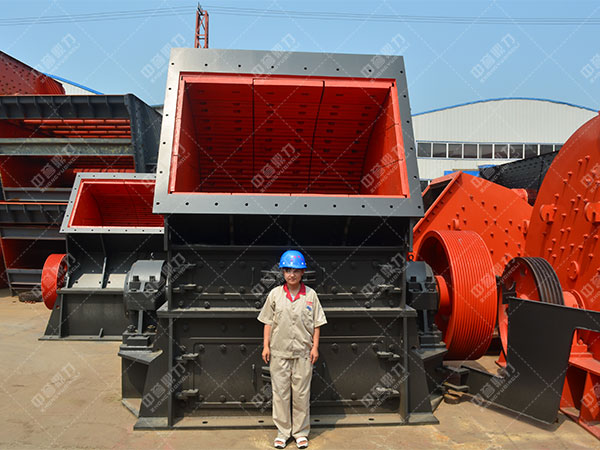

pc1213锤式破碎机结构特点

红星新推出的Φ800×900毫米的锤式破碎机主要用于破碎石灰石，煤和石膏或其他中等硬度的矿石，破碎物料的表面不过8%的水分。该设备主要是由机架，转子、锤头和飞轮等部分组成。

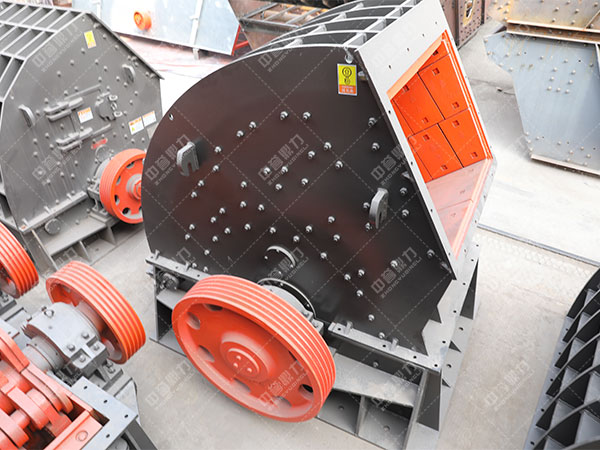

1、锤式破碎机机架

机壳通过螺栓将下机体、后上盖、左侧壁和右侧壁连接成一体。加料口位于上部，机壳内壁设有锰钢衬板防止衬板磨损。机壳和轴之间，安置轴封装置，防止生产过程中的灰尘落入。机壳的下部用地脚螺栓固定，该设备的下架体前后两面均开有检修孔，方便检修调整和更换篦条。

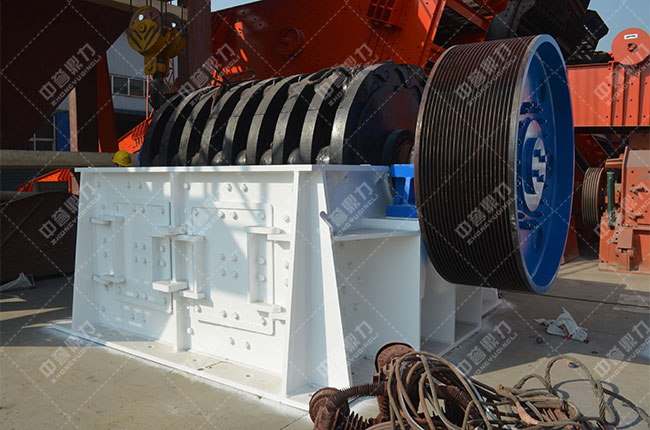

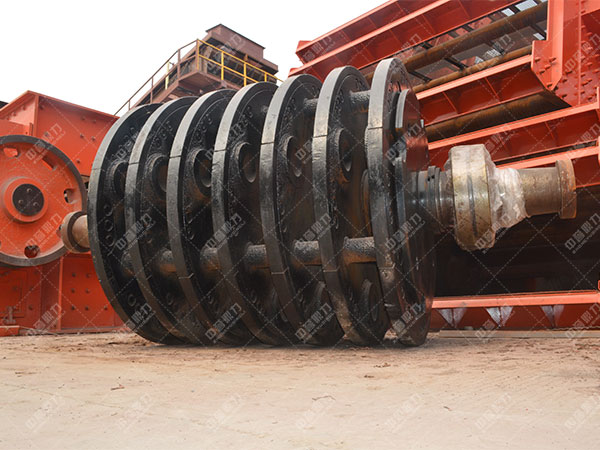

2、锤式破碎机转子

转子在锤式破碎机中有着重要的作用，转子是由主轴，锤架两部分组成。锤架上用锤头销轴将锤头分了三排悬挂在锤架之间，锤架的两端用压紧锤盘和锁紧螺母以固定锤架和锤头防止轴向窜动。在主轴的一端装有飞轮，可使转子在运转中储存的动能。下面把转子的几个主要部件的构造，材质和用途分别加以介绍：

（1）主轴：主轴是支撑转子的主要部件，承受来自转子、锤头的重量、冲击力三方面的作用力，所以对于材质具有较高的强度和韧性，本公司在设计中采用的是35号硅锰钼钒钢锻造。主轴的端面为圆形，大的直径为130毫米，轴承处为80毫米。锤架用b×h×L=32×18×810毫米的平键与轴连接。

（2）锤架：锤架的主要作用是悬挂锤头，由于在设备的运行过程中要受到矿石冲击和摩擦而造成磨损，所以锤架的制作材料要具有的性。该设备的锤架是用较的铸钢ZG35B制作，该材质具有较好的焊接性，局部出现磨损时，可进行焊补，维修方便。

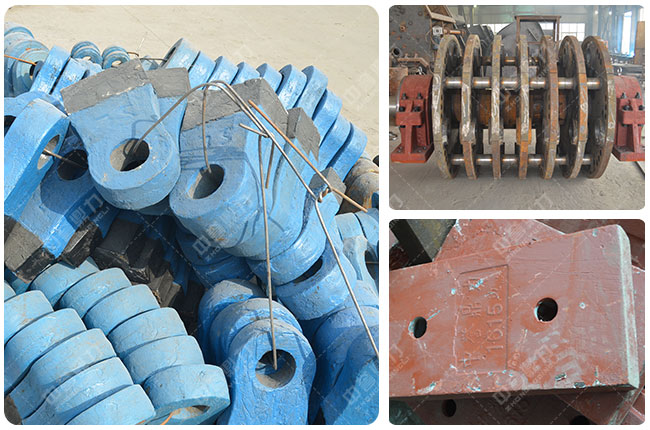

3、锤式破碎机锤头

锤头作为破碎机的主要工作零件。在锤头的重量、形状和材质的设计上都会更加重视。根据对锤式破碎机锤头性的研究，按照锤头动能的大小与锤头的重量成正比的关系来说，锤头越重、锤头的动能就越大破，碎效率也就越高。不过现实生产过程中，锤头的重量越大，旋转起来所产生的离心力也越大，对该设备的其他零件，都会产生程度的影响和损坏。因此，锤头的重量要根据设备的功能设计适中。

锤式破碎机的锤头一般是用高锰钢材质铸造而成的。破碎石头是绰绰有余的，然而在破碎一下铁矿石的生产中，锤头的硬度还是有点欠缺。所以在铸造时添加一些钙元素，会使锤头的硬度增大，这样就更有利于破碎硬度比较高的铁矿石，锤头的硬度提供一半还多。。

4、锤式破碎机飞轮

飞轮在锤式破碎机中的作用是：使破碎机的转子，在运转中存储的动能，破碎机的工作效率，减少破碎机的动力消耗。也就是说，当破碎机正常运转时，飞轮便存储的能量，电动机也不致过负荷，当破碎机给料过多或者进入大块时，飞轮便将动能放出，增强破碎能力，从而使电动机不致载运行，对设备有的保护作用。

中誉鼎力pc1213锤式破碎机的结构主要就是以上这些，该pc1213锤式破碎机破碎能力强（时产300-350吨），破碎比大，结构合理，占地面积合理，易损件少且磨损少；工作平稳，运转；能耗低，噪声小，产生的粉尘少；操作、维修方便。如果您还想了解该pc1213锤式破碎机价格信息，可在线咨询我们客服！
