锤式破碎机检修方案

发布日期:2018-03-15 12:00:01编辑:河南中誉鼎力
锤式破碎机检修方案

锤式破碎机检修中,小修主要是检查、紧固各部件连接螺栓,更换衬板、板锤、反击板;焊补下料溜板;出料衬板、人孔门修理等。中修主要包括小修内容;转子更换;清洗或更换滚动轴承等。大修主要包括中修内容;转子轴检查或更换;机体内衬板面整修,皮带轮检查或更换;电机和锤式破碎机的线校正;转子找静平衡;机体防腐等。

是否解决了您的问题?产品、技术、配置工艺等问题可留言咨询,或与工程师在线沟通!
电话咨询

【锤式破碎机检修方案】锤式破碎机是利用快速旋转的锤头对物料进行冲击破碎的,适用于脆性、中硬、含水率较低的物料的粉碎。物料进入机内,即受到高速旋转的锤头冲击而被破碎,物料从锤头处获得动能,以高速向机壳内壁冲击而遭受破碎,粒径合格的物料通过蓖条或蓖孔排出,较大的物料继续冲击,直至合格。锤式破碎机属于大型的设备了,在使用中,用户们要注意锤式破碎机检修工作,做好这些才能我们的生产线稳定生产,那么锤式破碎机检修方案如何呢?请看下文。

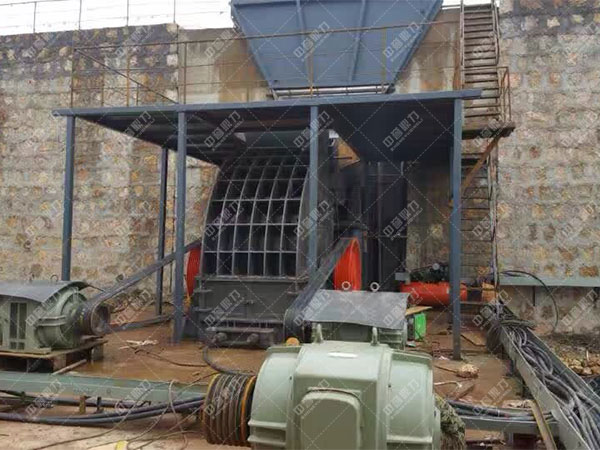

锤式破碎机检修

锤式破碎机检修方案

锤式破碎机检修中,小修主要是检查、紧固各部件连接螺栓,更换衬板、板锤、反击板;焊补下料溜板;出料衬板、人孔门修理等。中修主要包括小修内容;转子更换;清洗或更换滚动轴承等。大修主要包括中修内容;转子轴检查或更换;机体内衬板面整修,皮带轮检查或更换;电机和锤式破碎机的线校正;转子找静平衡;机体防腐等。

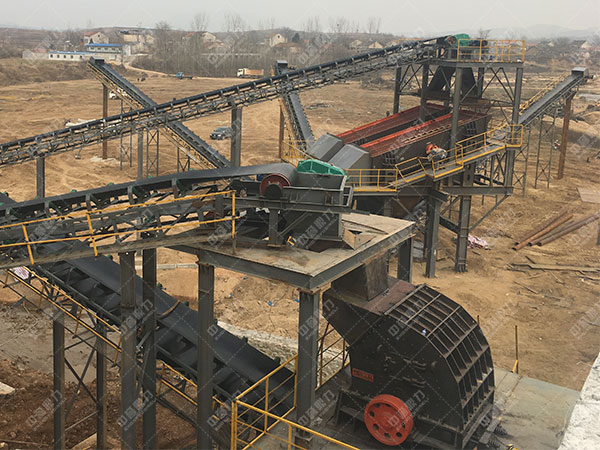

锤式破碎机检修

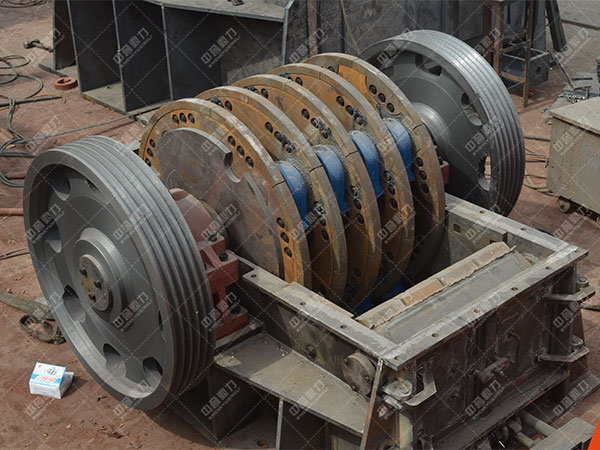

1)转子的检修

①切断电源,拆除上机体与下机体之间连接螺栓后,将上机体吊下,再将转子的两端轴承座螺栓拆下,打开转子两端的轴承座,就可将转子吊出。

②新转子安装前,需进行静平衡试验,要求转子停在位置上时不得转动1/10圆周。不平衡量不得过0.2~0.3kg。

破碎机转子需修复时,按图纸要求进行焊补和加工。转子与轴的配合为?172mm,孔采用H7/K6,180mm孔采用H7/h6;其他加工面尺寸及表面粗糙度应符合图纸技术要求;转子宽度尺寸允差±1.5mm;反击锤固定脚配合面的等分线距允差(两点)±0.5mm;转子与轴装配位置应符合图纸规定。

④锤式破碎机转子使用限,两端面边缘磨损面不得过15mm;转子本体有磨损严重痕迹。

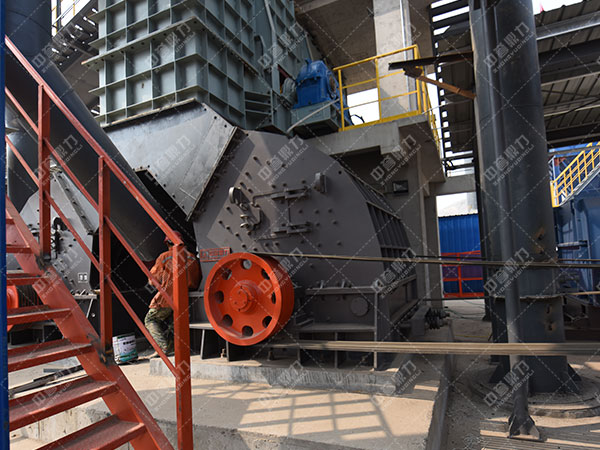

锤式破碎机检修

(2)主轴与轴承的检修

①用工具卸下旧轴承,压下转子的主轴,就可更换轴承、主轴。

②锤式破碎机主轴表面不允许有裂纹、磨损及擦伤现象。

③轴的弯曲度小于0.15mm/m。

④轴颈圆柱面分别对轴的公共轴线径向圆跳动公差为0.03mm。

⑤锤式破碎机轴与轴承内孔配合采用H7/K6。热装轴承加热油温为100℃左右,也可用电加热器加温。

⑥轴安装后水平度允差小于0.1mm/m,壳体孔的偏差应符合要求。

⑦轴承润滑油脂量不得过轴承箱容积的70%。

⑧锤式破碎机轴与轴承需修理更换的要求:轴套严重磨损或松动;键槽变形,转子松动;轴弯曲其圆柱面素线直线度过规定值;轴承内外圈走动,损坏及其他缺陷。

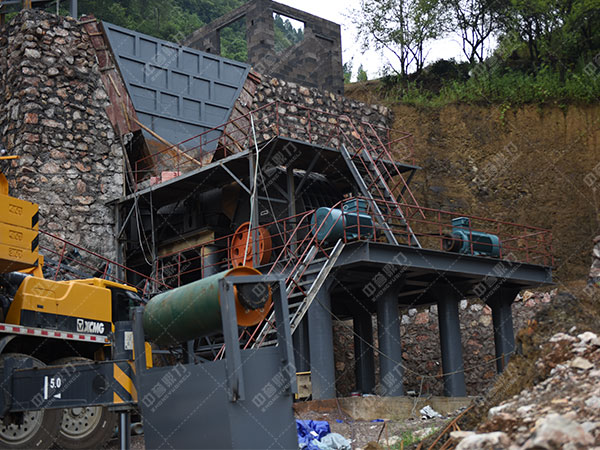

锤式破碎机检修

(3)反击板的检修

①将入孔门打开,松开悬挂螺栓,卸下固定反击板的螺栓,即可更换。

②反击板制造质量应符合图纸要求,板面平整、无裂纹、无严重的气孔等铸造缺陷。

③螺孔距误差不过1mm。

④安装时反击板和吊架贴紧,紧固螺栓并锁紧。

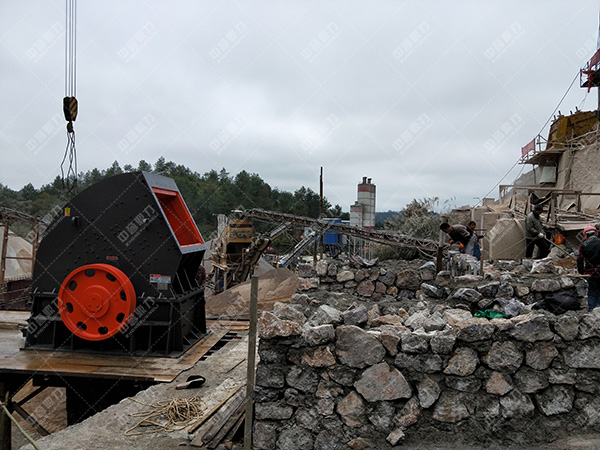

锤式破碎机检修

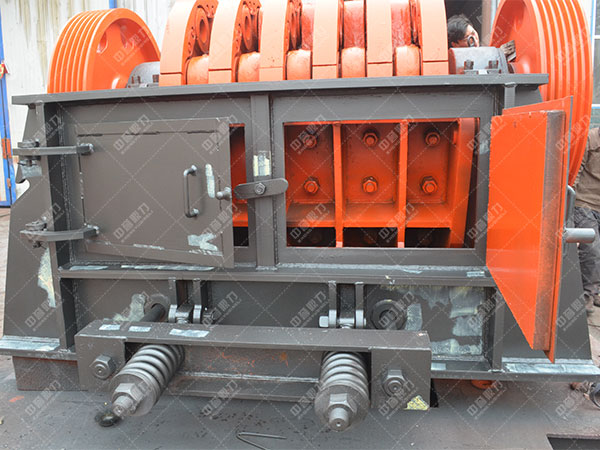

(4)衬板的检修

①将人孔门打开,松开固定衬板的螺栓,即可更换。

②锤式破碎机衬板应平整,安装时螺栓头不高于板面。

③锤式破碎机衬板螺孔距不得过1mm。

④锤式破碎机衬板需更换的要求:衬板磨损过厚度的1/2;固定螺栓头磨损过厚度的1/2;衬板螺栓孔扩大。

锤式破碎机检修

(5)锤式破碎机锤头的检修

① 打开人孔门,卸下破碎机锤头与转子的固定螺栓,即可更换。

② 破碎机锤头与转子配合面应平整贴紧。

③ 螺孔距不得过1mm。

④ 螺栓头磨损不得过厚度的1/2。

⑤ 破碎机锤头磨损不得过厚度的1/2。

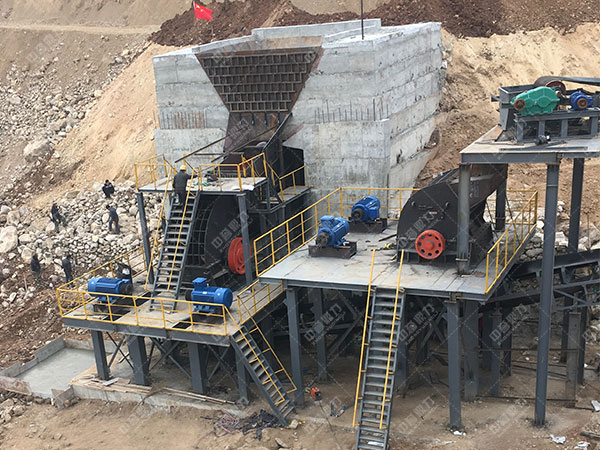

锤式破碎机检修

(6)机体的检修

机体下部法兰,纵向水平度小于1.5mm/m;横向水平度小于0.5mm/m。

锤式破碎机检修

大家在砂石骨料生产线运行中,要了解这些锤式破碎机检修方案,若做好这些检修工作,做到有计划的保养、维修,一旦出现突发事件,则对企业造成线停产的严重损失。如果您还有不了解的地方,欢迎咨询河南中誉鼎力锤式破碎机生产厂家!
