锤式破碎机圆盘设计方案

锤式破碎机（hammer crusher）作为一种比较成熟的砂石生产线设备之一，在矿用破碎方面得到广泛的应用，锤式破碎机结构也并不复杂，主要是由箱体、圆盘、轴、锤头、篦条、调整架和联轴器等组成，本文我们要讲的就是锤式破碎机圆盘，该部件在破碎中作用也是大的，也比较容易磨损毁坏，那么锤式破碎机圆盘设计怎么合理呢？请看下面：

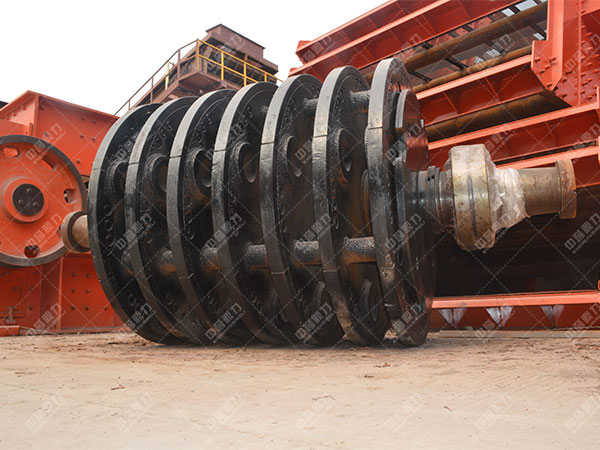

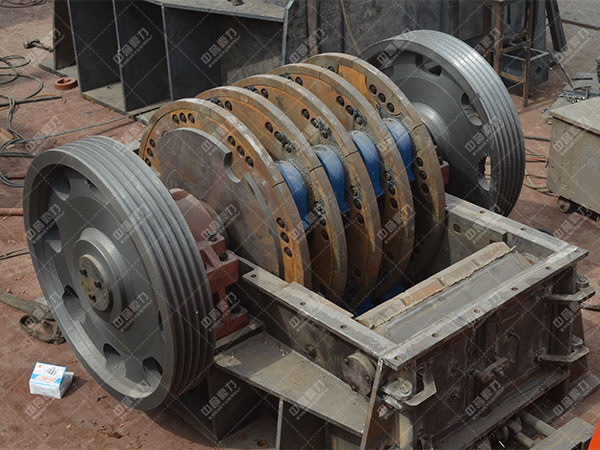

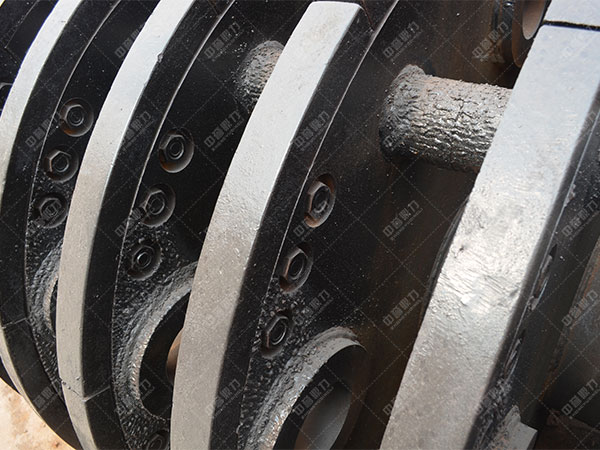

锤式破碎机每根销轴上需要有8个锤子，圆盘是用来悬挂锤头的，一共需有9个圆盘。根据设计的要求，两侧的两个，共有的特点是一侧设置了锁紧螺母，另一端用轴肩定位。所用的螺母为GB-812-85这样每个圆盘均匀分布6个圆孔，即可以通过六根销轴，用来悬挂锤头，锤头和院盘之间的间隙除了通过削轴连接，还有隔套隔开，为了维护圆盘的正面，减少或尽量防止其侧面的磨损。

锤式破碎机圆盘的大小取决于转子的直径，转子的直径的大小是圆盘的设计大小的依据。因为，该型号的破碎机，光凭其型号就可以知道，转子的直径为800mm所以，锤式破碎机圆盘的大小的取值就有了的范围。无妨取做560mm圆孔沿径向的距离也是依据起承受载荷的能力和强度，尽可能取整数；锤式破碎机圆孔的大小和锤头的圆孔的大小近似相等即可。

其厚度也是满足强度要求、工作状况的不宜过大。锤式破碎机圆盘之间也是通过主轴的轴套隔开（其作用是高速回转时，圆盘是通过键与主轴相连接的而随主轴高速回转的所以结构中有键槽。锤式破碎机圆盘的运动平稳，并使其轴向定位对应力集中低。

相信通过对锤式破碎机圆盘设计方案的介绍，大家会更了解这种设备，如果您对锤式破碎机有投资兴趣，可以咨询我们河南中誉鼎力锤式破碎机生产厂家，目前我公司的锤式破碎机凭借着的质量及价格优势已经成为市场上销量高、人气旺的一款矿石破碎设备，在各地得以，深受消费者的青睐与认可，莅临我公司进行考察、咨询，并可试机，我公司无论是设备还是服务都让您满意。
